Was bedeutet IP67? Die IP-Schutzart bei Ladekabeln

Die IP-Schutzart ist ein zweistelliger Code aus DIN EN 60529: Die erste Ziffer steht für den Schutz gegen Staub, die zweite für den Schutz gegen Wasser. IP67 heißt staubdicht und 30 Minuten unter 1 m Wasser geprüft. Voldt®-Ladekabel und mobile Ladegeräte erreichen IP67 mit gestecktem Stecker. Nach dem Abziehen schützt die Kappe die Kontakte.

Veröffentlicht am 02.11.2026 · Vom Voldt®-Produktteam

IP steht für International Protection. Der Code stammt aus IEC 60529, in Deutschland als DIN EN 60529 (VDE 0470-1) veröffentlicht. Jede Ziffer nennt die höchste Stufe, die ein Produkt in der Laborprüfung bestanden hat. Ein X steht für nicht geprüft oder nicht angegeben: IPX7 sagt etwas über Wasser und nichts über Staub.

Bei Ladetechnik ist die erste Ziffer fast immer 5 oder 6. Eine 5 lässt etwas Staub zu, aber zu wenig, um Funktion oder Sicherheit zu beeinträchtigen. Eine 6 heißt staubdicht. Am Stecker zählt das, denn Sand und Schmutz zerkratzen die Kontakte und verhindern, dass Dichtungen schließen.

Die Wasserziffer reicht von Tropfwasser (1) über Spritzwasser aus allen Richtungen (4) bis zu Strahlwasser (5) und starkem Strahlwasser (6). Bis 6 schließt jede Stufe die darunterliegenden ein. Die letzten drei sind eigene Prüfungen: zeitweiliges Untertauchen (7), dauerhaftes Untertauchen zu Bedingungen des Herstellers (8) und heißes Hochdruck-Strahlwasser (9).

Für eine 6 beim Staub kommt das Produkt in eine geschlossene Kammer mit aufgewirbeltem Talkumpuder. Eine Pumpe hält im Inneren einen leichten Unterdruck von bis zu 2 kPa, damit Staub zu jeder Lücke gezogen wird. Nach höchstens 8 Stunden gilt die Prüfung nur als bestanden, wenn kein Staub eingedrungen ist.

Die Strahlwasserprüfungen drücken Wasser aus einer Richtung gegen die Dichtung. IPX5 arbeitet mit einer 6,3-mm-Düse und 12,5 Litern pro Minute aus 2,5 bis 3 m Abstand, mindestens 3 Minuten lang. IPX6 nutzt eine 12,5-mm-Düse mit 100 Litern pro Minute, also achtmal so viel Wasser. Für IPX7 liegt das Produkt 30 Minuten mit dem tiefsten Punkt 1 m unter Wasser und dem höchsten mindestens 15 cm unter der Oberfläche. Danach wird es geöffnet und besteht, wenn eingedrungenes Wasser weder Funktion noch Sicherheit beeinträchtigt.

DIN EN 60529 behandelt 7 und 8 als eigene Prüfungen. Ein Produkt mit nur IPX7 hat also nicht gezeigt, dass es Strahlwasser verträgt. Ein Strahl trifft eine Stelle von einer Seite, Untertauchen drückt gleichmäßig von allen Seiten und länger. Eine Dichtung kann die eine Prüfung bestehen und bei der anderen undicht werden.

Deshalb stehen auf manchen Datenblättern zwei Codes, etwa IP65/IP67. Ein Ladekabel liegt weit öfter in Pfützen und stehendem Wasser, als dass es einen Wasserstrahl abbekommt. Für das Kabel zählt also die Tauchprüfung. Eine Wallbox an der Hauswand bekommt Schlagregen ab, und dort ist die Strahlwasserziffer die entscheidende.

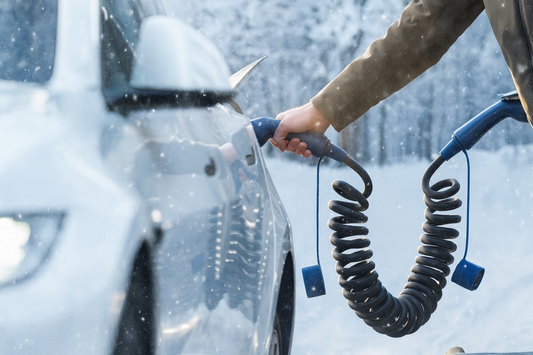

Eine Schutzart beschreibt ein Produkt immer in einem bestimmten Zustand. Für Fahrzeugstecker im Freien verlangt IEC 61851-1:2017 mindestens IP44 im gesteckten und IP24 im abgezogenen Zustand. Voldt® gibt für seine Typ-2-Ladekabel und mobilen Ladegeräte IP67 im gesteckten Zustand an, wenn die Dichtung zwischen Stecker und Ladedose die Kontakte abschließt. Abgezogen liegen die Kontakte vorn offen. Regen erreicht sie, und ein Stecker, der mit der Kontaktseite nach oben in einer Pfütze liegt, fällt nicht mehr unter die Schutzart. Setzen Sie deshalb die angebrachte Kappe direkt nach dem Abziehen auf.

Die Schutzart hängt auch davon ab, dass der Stecker Form und Dichtung behält. Die Steckergehäuse von Voldt® sind aus einem Stück geformt, ohne geklebte oder verschraubte Nähte. Die Kontakte sind aus versilbertem Kupfer, der Mantel aus TPU. Die Kabel sind für −30 °C bis +50 °C und über 10.000 Steckzyklen ausgelegt (Voldt®-Produktspezifikationen, Oktober 2026).

DIN VDE 0100-722, die deutsche Fassung der Errichtungsnorm IEC 60364-7-722 für die Stromversorgung von Elektrofahrzeugen, verlangt im Freien mindestens IPX4 gegen Spritzwasser aus allen Richtungen und IK08 gegen Stöße. Die IK-Stufen stammen aus IEC 62262: IK08 heißt, das Gehäuse hält einen Schlag von 5 Joule aus, das entspricht einer Masse von 1,7 kg aus 30 cm Höhe.

Jede Wallbox mit IP44, IP54 oder höher erfüllt diese Wassergrenze. Prüfen Sie im Datenblatt auch die IK-Stufe. Bei einem mobilen Ladegerät gibt es drei Stellen: den Stecker in der Steckdose, die Steuerbox am Boden, wo sich Regen sammelt, und den Stecker im Auto. Schuko-Außensteckdosen haben meist IP44, oft nur mit geschlossenem Klappdeckel. Prüfen Sie also, ob der Deckel über dem Stecker Ihres Ladegeräts schließt. Blaue CEE-Steckdosen auf Campingplätzen haben mindestens IP44, meist mit Federdeckel.
